तरंगें द्विभाजित सामग्रियों से बनाई जाती हैं जो वेवप्लेट के तेज और धीमे प्रमुख अक्ष के बीच एक चरण अंतर का परिचय देती हैं। तरंगिका का ऑप्टिकल अक्ष चेहरे के समानांतर है। सतह के लिए सामान्य प्रकाश घटना इस उपकरण में विभिन्न अपवर्तक सूचकांक और वेग के साथ ऑप्टिकल धुरी के समानांतर और लंबवत घटकों को विभाजित की जाएगी। वेग में अंतर एक चरण बदलाव को जन्म देता है जिसे मंदता कहा जाता है। किसी भी विशिष्ट तरंग दैर्ध्य पर, चरण मंदता उच्च परिशुद्धता ऑप्टिकल वेवप्लेट की मोटाई द्वारा नियंत्रित होती है।
ऑनर ऑप्टिक्स भी सामग्री के रूप में क्वार्ट्ज क्रिस्टल के सच्चे शून्य-स्तरीय ग्लास स्लाइड प्रदान करता है। ज़ीरो-ऑर्डर प्लेट्स ज़ीरो-ऑर्डर चरण देरी का उत्पादन कर सकती हैं। जीरो-ऑर्डर वेवप्लेट में मल्टीस्टेज वेवप्लेट की तुलना में बेहतर प्रदर्शन और व्यापक बैंडविड्थ है और तापमान और तरंग दैर्ध्य परिवर्तनों के प्रति असंवेदनशील है। ऑनर ऑप्टिक्स पेशेवर ऑप्टिकल वेवप्लेट निर्माता है, शून्य ऑर्डर / मल्टीपल ऑर्डर / अक्रोमैटिक ऑप्टिकल वेवप्लेट बेचते हैं, थोक व्यापारी वेवप्लेट से परामर्श करते हैं।
प्रकाश के ध्रुवीकरण की स्थिति को नियंत्रित करने और विश्लेषण करने के लिए उच्च परिशुद्धता ऑप्टिकल तरंगें आदर्श हैं। आमतौर पर तीन मुख्य प्रकारों में उपयोग किया जाता है - शून्य ऑर्डर, मल्टीपल ऑर्डर और एक्रोमैटिक - प्रत्येक में हाथ पर आवेदन के आधार पर अद्वितीय लाभ होते हैं। प्रमुख शब्दावली और निर्माण विधियों की एक मजबूत समझ सही उच्च गुणवत्ता वाले लेजर ग्रेड ऑप्टिकल वेवप्लेट को चुनने में मदद करती है, चाहे वह कितना भी सरल या जटिल हो। ऑनर ऑप्टिक्स स्टैंडर्ड वेवलेंथ में 266nm, 355nm, 532nm, 632.8nm, 780nm, 808nm, 850nm, 980nm, 1064nm, 1310nm, 1480nm, 1550nm शामिल हैं।
निम्न (एकाधिक) आदेश तरंग: कई पूर्ण तरंगों की एक मंदता देने के लिए डिज़ाइन किया गया है, साथ ही वांछित अंश। यह वांछित प्रदर्शन के साथ एकल, शारीरिक रूप से मजबूत घटक में परिणाम करता है। हालांकि, यहां तक कि तरंग दैर्ध्य या तापमान में छोटे परिवर्तन से वांछित भिन्नात्मक मंदता में महत्वपूर्ण परिवर्तन होंगे। वे कम महंगे हैं और कई अनुप्रयोगों में उपयोग करते हैं जहां बढ़ी हुई संवेदनशीलता महत्वपूर्ण नहीं है। इस प्रकार की प्लेट के लिए मोटाई लगभग 0.2-0.5 मिमी है।
सिमेंटेड जीरो-ऑर्डर वेवप्लेट: दो क्वार्ट्ज प्लेटों द्वारा निर्मित है, जिनके तेज अक्ष को पार किया गया है; दो प्लेटें यूवी एपॉक्सी द्वारा सीमेंट की जाती हैं। दो प्लेटों के बीच मोटाई में अंतर मंदता को निर्धारित करता है। शून्य-ऑर्डर तरंगें तापमान और बहु-तरंग तरंगों की तुलना में तरंगदैर्ध्य परिवर्तन पर काफी कम निर्भरता प्रदान करती हैं। इस प्रकार की प्लेट के लिए मोटाई लगभग 1.5 ~ 2 मिमी है।
एयर स्पेस ज़ीरो-ऑर्डर वेवप्लेट: एक माउंट में स्थापित दो क्वार्ट्ज प्लेटों द्वारा निर्मित किया जाता है, जिससे दो क्वार्ट्ज प्लेटों के बीच हवा का अंतर बनता है। दो प्लेटों के बीच मोटाई में अंतर मंदता को निर्धारित करता है। शून्य-ऑर्डर तरंगें तापमान और बहु-तरंग तरंगों की तुलना में तरंगदैर्ध्य परिवर्तन पर काफी कम निर्भरता प्रदान करती हैं। इस प्रकार की प्लेट के लिए मोटाई लगभग 1.5 ~ 2 मिमी है।
ऑप्टिकली कॉन्टैक्टेड जीरो-ऑर्डर वेवप्लेट: दो क्वार्ट्ज प्लेट्स द्वारा निर्मित है, जिनके फास्ट एक्सिस को पार किया गया है, दो प्लेट्स का निर्माण ऑप्टिकली कॉन्टेक्ट मेथड द्वारा किया गया है, ऑप्टिकल पाथ एपोक्सी फ्री है। दो प्लेटों के बीच मोटाई में अंतर मंदता को निर्धारित करता है। शून्य-ऑर्डर तरंगें तापमान और बहु-तरंग तरंगों की तुलना में तरंगदैर्ध्य परिवर्तन पर काफी कम निर्भरता प्रदान करती हैं। इस प्रकार की प्लेट के लिए मोटाई लगभग 1.5 ~ 2 मिमी है।
ट्रू ज़ीरो-ऑर्डर वेवप्लेट: बहुत पतली मोटाई के साथ, यह बहुत आसानी से क्षतिग्रस्त हो जाता है। इस समस्या को हल करने के लिए, हम आम तौर पर ताकत बढ़ाने के लिए BK7 सब्सट्रेट पर सामान्य रूप से पतली क्वार्ट्ज प्लेट को सीमेंट करते हैं। इस तरह की सीमेंट वाली प्लेट के लिए मोटाई लगभग 0.9-1.3 मिमी है। ऑनर ऑप्टिक्स एकल प्लेट को उच्च क्षति सीमा आवेदन (1GW / cm2 से अधिक) के लिए सही शून्य-ऑर्डर तरंग प्रदान करता है।
अक्रोमेटिक जीरो-ऑर्डर तरंग: दो अलग-अलग सामग्रियों, क्वार्ट्ज क्रिस्टल, और मैग्नीशियम फ्लोराइड से बने होते हैं। एक सामग्री से बने तरंग प्लेटों की कार्य तरंग दैर्ध्य सामग्री के फैलाव द्वारा सीमित होती है। चूँकि अक्रोमैटिक वेव प्लेट दो अलग-अलग सामग्रियों से बनी होती है, इसलिए मटेरियल का बायरफ्रेंस फैलाव भी अलग होता है, जिससे अक्रोमैटिक वेव प्लेट वेवलेंथ के प्रति संवेदनशील नहीं होती। हॉनर ऑप्टिक्स इस तरह के वेवप्लॉट के लिए एपॉक्सी सीमेंटेड और एयर स्पेसेड प्रदान करता है। मानक तरंग दैर्ध्य: 450-650nm 550-750nm 650-1100nm 900-2100nm।
दोहरी तरंग दैर्ध्य तरंग प्लेट: एक विशेष प्रकार की मल्टीस्टेज तरंग प्लेट है, जो एक ही समय में दो तरंगदैर्ध्य में आवश्यक चरण विलंब को प्राप्त कर सकती है। उदाहरण के लिए, इसे 1064nm पर एक चौथाई तरंग तरंग के रूप में और उसी समय 532nm पर एक आधे तरंग तरंग के रूप में संचालित किया जा सकता है। हॉनर ऑप्टिक्स ग्राहक की आवश्यकता के अनुसार किसी भी तरंग दैर्ध्य डबल वेवलेंथ और तीन तरंग दैर्ध्य तरंग प्लेट डिजाइन कर सकते हैं। इस तरह की प्लेट के लिए मोटाई 2 मिमी से कम होती है।
टेलीकॉम वेवप्लेट: सीमेंटेड ट्रू जीरो-ऑर्डर वेवप्लेट के साथ तुलना में, टेलिकॉम वेवप्लेट केवल एक क्वार्ट्ज प्लेट है, यह मुख्य रूप से फाइबर संचार में उपयोग किया जाता है। टेलीकॉम तरंगें पतली और कॉम्पैक्ट वेवप्लेट हैं जिन्हें विशेष रूप से फाइबर संचार घटक की मांग की आवश्यकताओं को पूरा करने के लिए डिज़ाइन किया गया है। अर्ध-लहर प्लेट का उपयोग ध्रुवीकरण राज्य को घुमाने के लिए किया जा सकता है जबकि तिमाही-लहर प्लेट का उपयोग रैखिक ध्रुवीकृत प्रकाश को एक परिपत्र ध्रुवीकरण राज्य में बदलने और इसके विपरीत करने के लिए किया जा सकता है। हाफ वेवप्लेट लगभग 91μm मोटी है, क्वार्टर वेवप्लेट हमेशा 1/4 वेव नहीं बल्कि 3/4 वेव होती है, मोटाई में लगभग 137 .m।

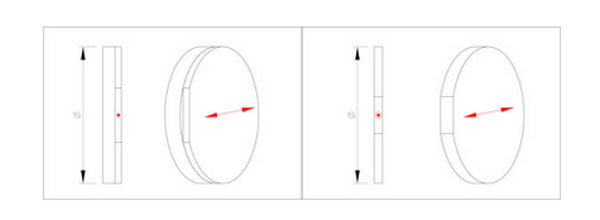

मध्य इन्फ्रारेड शून्य-क्रम वेवप्लेट: दो मैग्नीशियम फ्लोराइड (MgF2) प्लेटों द्वारा निर्मित किया जाता है, जिनके तेज अक्ष को पार किया जाता है, दो प्लेटों का निर्माण वैकल्पिक संपर्क विधि द्वारा किया जाता है, ऑप्टिकल पथ epoxy मुक्त है। दो प्लेटों के बीच मोटाई का अंतर मंदता को निर्धारित करता है। मध्य इन्फ्रारेड शून्य-ऑर्डर तरंगों का व्यापक रूप से अवरक्त अनुप्रयोगों में उपयोग किया जाता है, आदर्श रूप से 2.5-6.0 माइक्रोन रेंज के लिए।
| Standard Specifications | |
| Material | Crystal Quartz and others |
| Typical Dimension φ(mm) | Customized |
| Dimension Tolerance | +0.0/-0.1mm |
| Wavefront Distortion | λ/10 @632.8nm |
| Retardation Tolerance | λ/300 |
| Parallelism | <5 arc second |
| Surface Quality | 20/10 scratch and dig |
| Axis Orientation Tolerance | 0.1° |
| Clear Aperture | >90%central area |
| AR Coating | R<0.25%@ central wavelength |
| Standard Wave | Quarter-wave (3λ/4), Half-wave (λ/2) |
उच्च-गुणवत्ता वाले लेजर ग्रेड ऑप्टिकल वेवप्लेट एक ऑप्टिकल डिवाइस है जिसका उपयोग व्यापक रूप से प्रकाश की एक लहर के ध्रुवीकरण को बदलने के लिए किया जाता है। यह विभिन्न प्रकारों में उपलब्ध है जैसे कि अर्ध-तरंग प्लेट जो ध्रुवीकरण दिशा को स्थानांतरित करती है और क्वार्टर-वेव प्लेट जो गोलाकार ध्रुवीकृत प्रकाश को रैखिक रूप से ध्रुवीकृत प्रकाश में बदलती है। इसे अलग-अलग मोटाई की सीमा में द्विअर्थी सामग्री से डिज़ाइन किया गया है जो क्रिस्टल के आयाम, प्रकाश तरंग दैर्ध्य और अपवर्तन के सूचकांक पर निर्भर करता है।
यह ऑप्टिकल खनिज विज्ञान में व्यापक रूप से उपयोग किया जाता है। इसके अलावा, इसका उपयोग खनिजों की श्रेणी की ऑप्टिकल पहचान को आसान और तेज़ बनाने के लिए भी किया जाता है। इस प्लेट को खनिज की जांच के लिए आयोजित की जाने वाली दो अलग-अलग प्रक्रियाओं को अनुमति देने के लिए सीधे ध्रुवीकरणकर्ताओं के बीच रखा गया है।
ऑनर ऑप्टिक्स क्रिस्टलीय क्वार्ट्ज से बने सच्चे शून्य-ऑर्डर, मल्टीपल-ऑर्डर और लो-ऑर्डर तरंगों की एक विस्तृत पसंद प्रदान करता है। Ti: नीलम, Yb: KGW / KYW और Nd: YAG लेज़रों के लिए दोहरे-तरंगदैर्घ्य तरंगें। ट्यून करने योग्य पराबैंगनीकिरण के साथ ऑपरेशन के लिए अक्रोमेटिक तरंग। ऑनर ऑप्टिक्स पेशेवर ऑप्टिकल वेवप्लेट निर्माता है, शून्य ऑर्डर / मल्टीपल ऑर्डर / अक्रोमैटिक ऑप्टिकल वेवप्लेट बेचते हैं, थोक व्यापारी वेवप्लेट से परामर्श करते हैं।
क्वार्ट्ज क्रिस्टल और मैग्नीशियम फ्लोराइड achromatic वेव प्लेट के हनोप्रोटिक्स के डिजाइन में 300nm से अधिक की तरंग दैर्ध्य रेंज होती है, जो कि लेम्बडा / 50 (लैम्ब्डा / 2 वेव प्लेट) या लैम्ब्डा (100 (लैम्ब्डा / 4 वेव प्लेट) से बेहतर चरण विलंब परिशुद्धता के साथ होती है।
